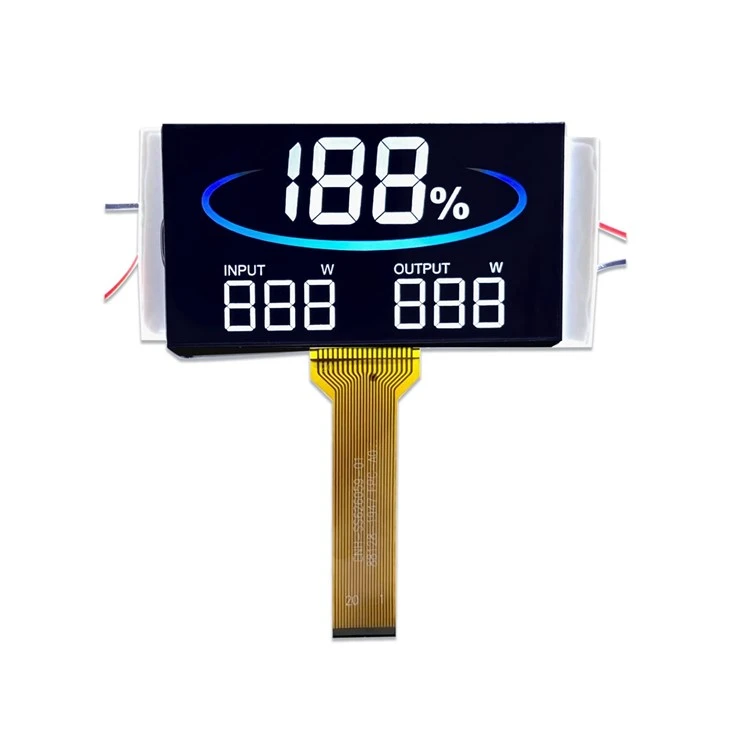

VA segmentli LCD moduli 2,9 dyuym

ENH-SS626059-01



VA segmentli LCD moduli 2,9 dyuym chuqur{1}}qora, yuqori-kontrastli vizual tajribani taqdim etadi, bu esa mahsulotlarni yanada yuqori darajadagi his qilish imkonini beradi – to‘liq TFT displeyning narxi va murakkabligisiz. Sizga ushbu modulni nimadan ajratib turishi, qayerda ustunligi va uni haqiqiy{4}}jahon ilovalari uchun qanday moslashimiz haqida aytib beraman.

Birinchidan, ushbu mahsulotning asosiy spetsifikatsiyalari va qo'llanilishi stsenariylarini tanishtiramiz.

Texnik parametrlar

Displey rejimi: VA / Transmissiv / Salbiy

Ko'rish yo'nalishi: soat 12

Drayv usuli: 1/4 vazifa, 1/3 taraflama, Vlcd=3.3V

Ishlash harorati: 0 daraja ~ +50 daraja

Saqlash harorati: -10 daraja ~ +60 daraja

Ulagich turi: FPC



Asosiy parametrlarni tushuntirish

12 soat ko'rish yo'nalishidispley yuqoridan ko'rilganda optimal kontrast va o'qilishi mumkinligini bildiradi. Ushbu yo'nalish avtomobil asboblar klasterlari va ko'z darajasida yoki undan pastda o'rnatilgan boshqaruv panellari uchun maxsus tanlangan. Haydovchi displeyni o'tirgan holatda ko'radigan asboblar paneli ilovalari uchun soat 12 kontrastni saqlash va o'qishning optimal muvozanatini ta'minlaydi.

Drayv usuli: 1/4 Duty, 1/3 Bias, 3.3V
1/4 ish aylanishi 4 ta umumiy elektrodning segment elektrodlari bilan ketma-ket-vaqt tartibida multiplekslanganligini ko'rsatadi. Ushbu multiplekslash sxemasi o'rtacha murakkablikdagi segmentli LCD displeylar uchun sanoat standarti bo'lib, komponentlar sonini haydovchi IC qobiliyati bilan muvozanatlashtiradi. 1/3 burchakli konfiguratsiya harorat va kuchlanish o'zgarishlarida izchil segment kontrastini ta'minlaydi.

3.3V Vlcd maxsus zamonaviy kam quvvatli mikrokontroller tizimlari uchun mo'ljallangan. Darajani o'zgartirish yoki alohida quvvat relslarini talab qiladigan 5V versiyalaridan farqli o'laroq, 3,3V konfiguratsiyasi to'g'ridan-to'g'ri ESP32, STM32 va boshqa 3,3V{8}}mantiqiy platformalarning kiritish/chiqarish kuchlanishiga ulanadi, bu tashqi komponentlarni yo'q qiladi va tizim narxini kamaytiradi.

Ilova stsenariylari

Avtomobil asboblari klasterlari:Soat 12 ko'rish burchagi asboblar panelini o'rnatish uchun ideal. VA LCD displeylari avtomobil tezligini, transport ma'lumotlarini, dvigatel parametrlarini va ogohlantirish ko'rsatkichlarini aks ettiradi. Yuqori kontrast yorqin quyosh nuridan tortib tungi haydashgacha bo'lgan turli yorug'lik sharoitlarida o'qishni ta'minlaydi.

Tibbiy asboblar:Qo'l glyukoza o'lchagichlari, qon bosimi monitorlari, termometrlar va bemorlarni kuzatish asboblari yuqori kontrastli va salbiy displey dizaynidan foyda oladi. Orqa fon va belgilar o'rtasidagi aniq vizual ajralish jiddiy parvarishlash sharoitida o'qish xatolarini kamaytiradi.

Sanoat boshqaruv panellari:Bosim o'lchagichlar, oqim o'lchagichlar, termostat displeylari va sinov uskunalari modulning barqarorligi va o'qilishiga tayanadi. Kuchli konstruksiya va zarbalarga chidamli{1}}dizayn uni zavod zamini muhitiga moslashtiradi.

Zaryadlash stansiyalari va energiya uskunalari:Quyosh batareyasi zaryadlovchi displeylari, EV quvvatlash stansiyasi panellari va batareya holati monitorlari kuchlanish, oqim va zaryad holatini-aniq o‘qish uchun{0}}kontrastli yuqori VA displeydan foydalanadi.

Aqlli uy jihozlari:Konditsioner boshqaruv panellari, mikroto‘lqinli pechlar, qahva qaynatgich holati ekranlari va kir yuvish mashinasi taymerlari aniq, professional ko‘rinishdagi-foydalanuvchi interfeyslari uchun ushbu modulni birlashtiradi.

Maishiy elektronika:FM radio displeylari, avtomobil MP3 pleer ekranlari va aqlli o‘lchovlar ultra-tor ramka dizayni va ajoyib kontrastli ishlashdan foyda oladi.

Asosiy xususiyatlar va funktsional afzalliklar

Yuqori-Kontrastli salbiy displey– VA texnologiyasi odatdagi TN segment kodli ekranlarga qaraganda chuqurroq qora ranglar va yuqori kontrastni taqdim etadi. Salbiy displey dizayni (yorqin belgilar bilan qora fon) har qanday yorug'lik sharoitida raqamlar, harflar va piktogrammalarning aniq ajralib turishini ta'minlaydi. Bu VA ni yuqori darajadagi asboblar va boshqaruv ilovalari uchun afzal ko'rgan tanlovga aylantiradigan asosiy afzallikdir.

Keng ko'rish burchagi– Optimallashtirilgan VA tuzilishi TN displeylariga qaraganda kengroq ko‘rish burchagini ta’minlaydi. Kontent yon tomondan yoki burchak ostida ko'rilganda ham aniq va o'qilishi mumkin bo'lib qoladi. Bu, ayniqsa, haydovchining o'tirgan joyidan ko'rilgan avtomobil asboblari va turli yo'nalishlarda o'rnatilgan boshqaruv panellari uchun juda muhimdir.

Kam quvvat iste'moli– Modul quvvatni tejaydigan{0}}LCD va LED yoritish texnologiyasidan foydalanadi. 3,3V drayv kuchlanishi zamonaviy past quvvatli mikrokontroller tizimlari uchun maxsus optimallashtirilgan bo'lib, modulni ko'chma asboblar, aqlli soatlar va quyoshdan quvvat oladigan-uskunalar kabi akkumulyatorli{4}}qurilmalar uchun mos qiladi.

Moslashuvchan integratsiya uchun FPC ulagichi– FPC (Flexible Printed Circuit) ulagichi tor joylar va murakkab sxemalar uchun dizayn moslashuvchanligini ta'minlaydi. Qattiq pinli ulagichlardan farqli o'laroq, FPC displeyni asosiy PCBdan mustaqil ravishda joylashtirish imkonini beradi - bu displey tartibsiz korpusga sig'ishi kerak bo'lganda yoki PCB qurilmaning boshqa joyida joylashganida muhim afzallik. Standart FPC konfiguratsiyasi ma'lum mexanik dizaynlarga mos keladigan uzunlik, chiqish yo'nalishi va pinni belgilash uchun moslashtirilishi mumkin.

3,3V past-kuchlanishli haydovchi– 3.3V Vlcd to‘g‘ridan-to‘g‘ri zamonaviy mikrokontrollerlarga darajani o‘zgartirmasdan ulanish uchun mo‘ljallangan. Bu PCB dizaynini soddalashtiradi, komponentlar sonini kamaytiradi va umumiy tizim narxini pasaytiradi.

12: Optimallashtirilgan ko'rish– Ko‘rish burchagi foydalanuvchi displeyni yuqoridan ko‘radigan ilovalar uchun maxsus optimallashtirilgan, masalan, avtomobil asboblar paneli va boshqaruv panellari.

Sanoat-barqarorligi– Modulda yuqori sifatli LCD materiallari va haydovchi texnologiyalari- qo‘llaniladi. Modulli struktura mustahkam, zarbalarga-bardoshli va murakkab sanoat va avtomobil sharoitlarida ishonchli ishlaydi. Har bir partiya izchil displey sifatini ta'minlash uchun keng qamrovli funktsional sinovdan o'tadi.

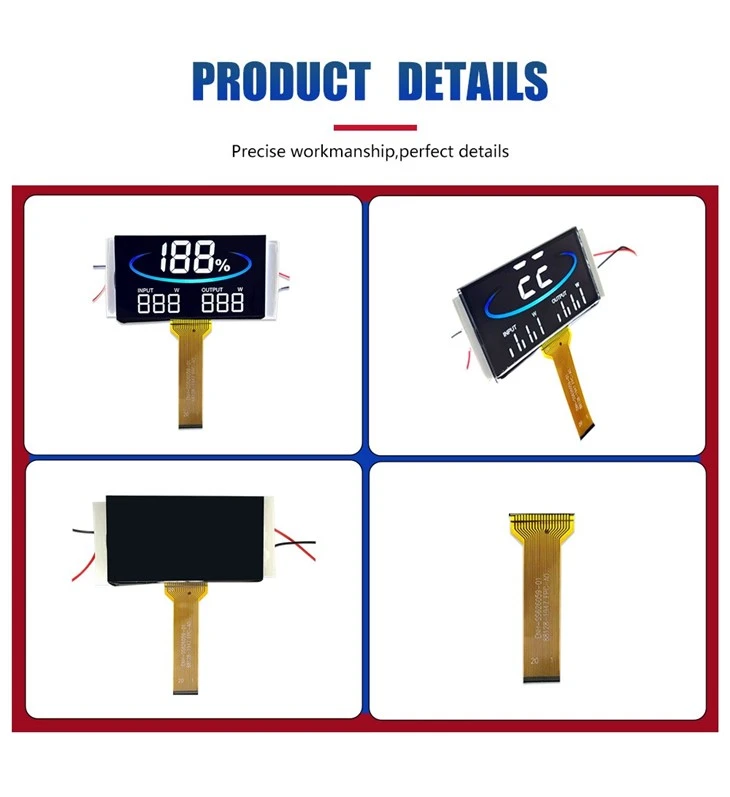

Mahsulot tafsilotlari va moslashtirish imkoniyatlari

Salbiy VA displey– Yorqin belgilarga ega qora fon yuqori darajadagi-vizual effekt yaratadi. Quyuq qora fon oʻchirilganda qorongʻu ramkalar bilan uygʻunlashib, displey muammosiz va yaxlit koʻrinadi.

FPC ulagichi– FPC (Flexible Printed Circuit) ulagichi dizayn moslashuvchanligini ta'minlaydi. Standart konfiguratsiyalar maxsus pin tayinlangan pastki{1}}chiqish FPCni o'z ichiga oladi. Maxsus FPC opsiyalari uzunlik, chiqish yo'nalishi va ulagich turi uchun mavjud.

Koʻp-segmentli displeyni qoʻllab-quvvatlash– Modul raqamlar, harflar, belgilar va maxsus piktogrammalarni qo‘llab-quvvatlaydi. Segmentlar tartibi raqamlar, birliklar (V, A, kVt, daraja), funktsional piktogrammalar va brend logotiplarini o'z ichiga olishi mumkin.

Orqa yorug'lik parametrlari– Oq, ko‘k, yashil, qizil yoki ko‘p rangli LED yorug‘lik-qo‘llab-quvvatlaydi. Yorqinlikni turli xil yorug'lik sharoitlariga moslashtirish uchun sozlash mumkin. Orqa yorug'lik bir tekis yoritish va uzoq umr ko'rish uchun mo'ljallangan.

Moslashtirilgan segmentlar tartibi– Mijozlar raqamlar, piktogrammalar, belgilar va logotiplarning joylashishini belgilashlari mumkin. Dumaloq yoki maxsus shakldagi asboblar uchun-to'rtburchak bo'lmagan shisha shakllari qo'llab-quvvatlanadi.

Ishonchlilik xususiyatlari– Modul barqarorligi isbotlangan yuqori sifatli-LCD materiallaridan foydalanadi. Struktura zarbaga chidamlilik va uzoq-muddatli chidamlilik uchun optimallashtirilgan. Yuqori{4}}harorat va past{5}}harorat sinovi ish diapazonida barqaror ishlashni ta'minlaydi.

Minimal buyurtma miqdori

Standart modullar (sozlashsiz): 1000 dona

Moslashtirilgan modullar: 3000 dona (pilot loyihalar uchun pastroq MOQ kelishilishi mumkin)

Namuna buyurtmalari: 1-5 dona, nominal namunaviy to'lov bilan (ishlab chiqarish buyurtmasiga nisbatan qaytariladi)

Moslashtirish jarayoni

Xaridor chizmalar yoki spetsifikatsiyalarni taqdim etadi (kontur o'lchami, shisha qalinligi, polarizator turi, displey rejimi, ulagich turi, harorat oralig'i, kuchlanish, ko'rish yo'nalishi, haydash shartlari)

Muhandislik tekshiruvi va asboblarni loyihalash (2-3 hafta)

Namuna ishlab chiqarish (1-2 hafta)

Namunani tasdiqlash va ommaviy ishlab chiqarish (3-5 hafta)

VA segmentli LCD modulingizni sozlashga tayyormisiz?

VA segmentli LCD moduli 2,9 dyuym yuqori{1}}kontrastli, yuqori darajadagi avtomobil, tibbiyot va sanoat ilovalari talab qiladigan salbiy displey unumdorligini to‘liq TFT displeylar narxidan bir oz evaziga ta’minlaydi. FPC konnektorining moslashuvchanligi, 3,3V past kuchlanishli drayv va segment tartibi, FPC dizayni, yorug'lik rangi va ko'rish burchagi uchun keng qamrovli moslashtirish imkoniyatlari bilan ushbu modul sizning maxsus mahsulot talablaringizni qondirish uchun ishlab chiqilgan.

Chizmalaringiz va texnik xususiyatlaringiz bilan bizning muhandislik jamoamiz bilan bog'laning. 48 soat ichida siz batafsil kotirovkani olasiz, shu jumladan asbob-uskunalar bo'yicha NRE xarajatlari,-hajm darajalari bo'yicha birlik narxi va dizaynni dastlabki ko'rib chiqish.













XUSUSIYATLAR



BUYUM	O'lcham	BIRLIK
Turi	VA	dyuym
Ko'rish burchagi	12 0' SOAT

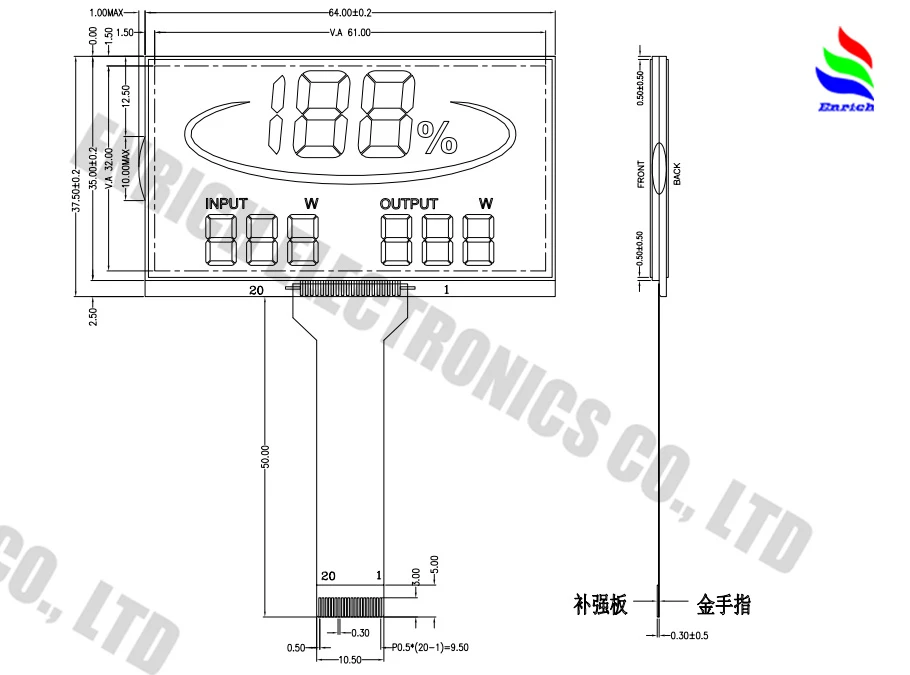

Kontur o'lchami	37,5x64x5,6(mm)	mm
IC haydovchi	--
DISPLAY REJIMI	VA/Transmissiv/Negalik
Ulagich	FPC
Ishlash harorati	0 daraja - +50 daraja	daraja
Saqlash harorati	-10 daraja - +60 daraja	daraja
Haydash usuli	1/4 vazifa, 1/3 taraflama,
Orqa yorug'lik	4 dona OQ LED
